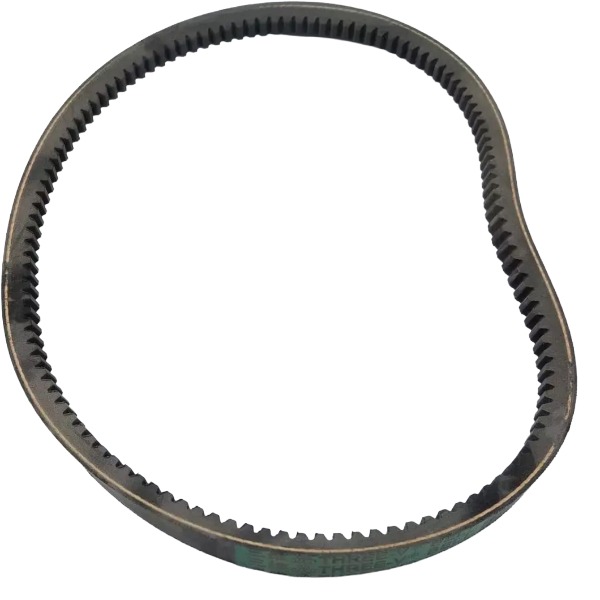

Curea trapezoidala A-710 placa compactoare DEDRA DED8830 – XDED8830.41

Cureaua XDED8830.41 este o piesă de schimb destinată transmisiei plăcii compactoare DEDRA DED8830.

În ansamblul transmisiei, curelele preiau mișcarea de la ambreiajul centrifugal și o transmit către fulia montată pe axul excentric al sistemului vibrator.

Pentru DED8830, schema de transmisie identifică:

reper 19 – ambreiaj centrifugal cu 2 canale
reper 41 – 2 × curea A-710
reper 6 – fulia condusă pe axul excentric.

Cod piesa XDED8830.41

Pentru identificarea corectă recomandăm utilizarea codului complet:

XDED8830.41

și a marcajului dimensional:

A-710

Aceste informații sunt importante deoarece curelele pentru plăci compactoare pot avea același profil vizual, dar lungimi diferite.

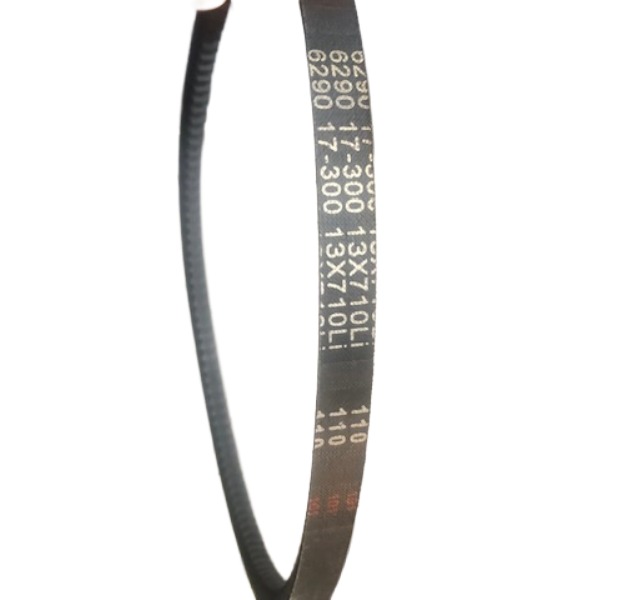

Dimensiunea A-710

În nomenclatura standard pentru curelele clasice profil A/13, Optibelt listează dimensiunea 13 × 710 Li cu lungimea de referință 13 × 740 Ld, corespunzătoare comercial lui A28.

Profil: A / 13 mm
Li – lungime interioară: aprox. 710 mm
Ld / Lw – lungime de referință: aprox. 740 mm
Echivalent dimensional standard: A28

Optibelt clasifică profilul A/13 în familia curelelor trapezoidale clasice conform DIN 2215 / ISO 4184.

DEDRA DED8830 foloseste doua curele

Important: transmisia DEDRA DED8830 utilizează 2 curele A-710 montate în paralel. Pentru o transmisie uniformă este recomandată utilizarea a două curele identice.

Schema noastră tehnică identifică explicit A-710 (2 bucăți).

Cand trebuie inlocuita cureaua?

Cureaua trebuie verificată atunci când apar fisuri, uzura laterală a profilului, patinare, tensionare excesivă, deteriorarea învelișului sau transmiterea neuniformă a puterii către vibrator.

La înlocuire recomand verificarea concomitentă a ambelor curele, a ambreiajului centrifugal și a canalelor fuliilor.

Compatibilitate

• DEDRA DED8830
• Cod: XDED8830.41
• Atenție – nu este cureaua Strong HZR-70
• Cureaua XDED8830.41 A-710 nu trebuie confundată cu cureaua identificată pentru Strong HZR-70.
• Pentru Strong HZR-70 am verificat separat dimensiunea A32 – 13×813 Li / 843 Ld, deci este un reper diferit.

Specificatii tehnice

Producător: DEDRA
Cod piesă: XDED8830.41
Tip: curea trapezoidală clasică
Marcaj: A-710
Profil standard: A / 13 mm
Li: aprox. 710 mm
Ld / Lw: aprox. 740 mm
Echivalent dimensional standard: A28
Compatibilitate: DEDRA DED8830
Poziție reper: 41
Cantitate utilizată în transmisie: 2 bucăți

Dimensiunile standard A/13 – 710 Li / 740 Ld sunt confirmate în catalogul tehnic Optibelt.
